ACR220E智能电表作用原理基于现代电子技术与通信技术的融合

更新时间：2025-10-17

浏览次数：11

　　ACR220E智能电表是一种先进的电力监测设备，其作用原理基于现代电子技术与通信技术的融合。以下是对其工作原理的详细阐述：

　　1.信号采集

　　互感器接入：ACR220E可直接从电流、电压互感器获取信号。这些互感器能够将高电压和大电流按比例转换为较低的可测量值，既保证了测量的安全性，又便于后续电路进行处理。

　　交流采样：采用交流采样技术，对经过互感器转换后的电压和电流信号进行实时采集。这种采样方式能够准确捕捉电网中的各种参数变化，为后续的数据处理提供基础。

　　2.ACR220E智能电表数据处理与计算

　　CPU处理核心：内置的微处理器（CPU）是数据处理的核心部件。它负责接收来自采样电路的原始数据，并运用预设的算法进行复杂的数学运算，从而得出各项电力参数的具体数值。

　　多参数测量：通过软件编程实现对多种电力参数的测量，包括三相电流、电压、有功功率、无功功率、视在功率、频率、功率因数等。这些参数全面反映了电网的运行状态，对于电力监控和管理至关重要。

　　电能计量功能：具备四象限电能计量能力，能够精确记录不同方向的电能流动情况，支持分时计费模式，满足多样化的计费需求。同时还能进行最大需量纪录及12个月电能统计，为用户提供详细的用电分析报告。

　　3.显示与输出

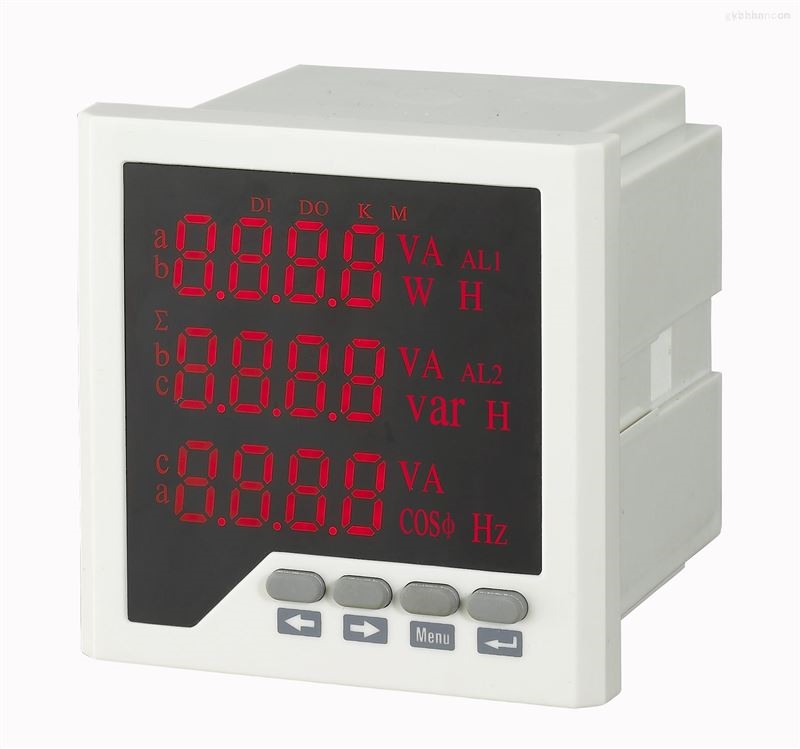

　　可视化展示：配备LED或蓝屏背光LCD显示屏，具有高可视度，方便用户直观读取测量结果。仪表显示可滚动设置，用户可以根据需要查看不同的参数信息。

　　模拟量输出：提供0～5V、0—20mA或4—20mA等模拟电量输出选项，可与远动装置RTU相连，实现数据的远距离传输和监控。这种模拟信号输出兼容性强，易于与其他控制系统对接。

　　数字通信接口：带有RS-485接口，支持MODBUS-RTU协议，能够与其他设备组成网络系统，实现数据的集中管理和分析。通过该接口，用户可以远程访问电表数据，进行参数配置和故障诊断。

　　4.ACR220E智能电表功能扩展与控制

　　开关量输入/输出：支持I/O开关量检测和继电器报警输出，增强了设备的控制能力。例如，当检测到异常情况时，可以通过继电器触发外部报警装置或执行其他联动操作。

　　模块化设计：采用模块化设计理念，便于根据用户需求添加或修改功能模块。这种灵活性使得ACR220E能够适应各种不同的应用场景，满足个性化的需求。

　　失电保护机制：内置专用失电保护电路，确保在突然断电的情况下，已存储的数据不会丢失。恢复供电后，仪表能够继续正常运行，保证数据的完整性和连续性。

　　5.系统集成与应用

　　SCADA系统集成：作为智能化、数字化的前端采集元件，ACR220E可以轻松集成到SCADA系统中，实现对整个配电系统的实时监控和管理。通过与上位机的通信，用户可以全面掌握电网运行状况，及时发现并处理潜在问题。

　　能源管理系统支持：广泛应用于能源管理系统中，帮助企业优化能源使用结构，降低能耗成本。通过对历史数据的分析和挖掘，用户可以制定更加科学合理的节能策略。

　　工业自动化适配：适用于工业自动化领域，可与PLC等控制器配合使用，实现生产过程的自动化控制。其高精度的测量数据为生产过程提供了可靠的依据，有助于提高生产效率和产品质量。
